上海博迅试验箱对管材安全性能检验的应用

0 引言

目前国内煤矿井下使用的非金属制品种类繁 多，且发展迅速。主要有各类液压软管、非金属 管材、阻燃电缆、风筒及配套用风筒布、水袋布、阻燃输送带、塑料网假顶、各类车辆轮胎、相关设备的非 金属部件等。

1 非金属管材阻燃抗静电原理

1． 1 阻燃原理

为了使材料具有阻燃性能，主要是通过添加阻 燃剂的方法来实现,使其点燃时间增长、点燃 自熄或难以点燃。但是阻燃剂本身就有一定的缺点 和危害，如含卤阻燃剂的加入使材料在燃烧时放出 大量的有刺激性气味的卤化氢气体。为了避免有毒 气体的释放，阻燃剂应选用无毒的材料。目前，绝大 多数矿用非金属制品是卤锑系列的阻燃剂，一部分 聚乙烯管材添加的是磷系阻燃剂，玻璃钢产品添加 氢氧化铝等无机阻燃剂。

1． 2 抗静电方法原理

为了使非金属材料具有抗静电性，一方面要控 制电荷的产生、积累，可以采取减少摩擦机会、降低 摩擦压力和速度、降低接触频率等负保护措施来控 制产生产; 另一方面则是能够使已产生的电荷迅 速泄漏出去，进而减少电荷，也是抗静电最有效的。 针对泄漏静电的方法，目前大多数依靠接地、增加环 境湿度和提高材料的导电率来实现。其中增加材料 的电导率是抗静电最根本、最重要的方法，它主要通 过添加抗静电剂的方法实现。抗静电剂主要有导电 性填充料( 炭黑、石墨、金属粉末等) 和表面活性剂 2 类( 阴离子型、阳离子型、非离子型等) 。 炭黑等导电性填充料在材料中均匀分散并相互 接触，形成“隧道效应”，可大幅度降低表面电阻。 如果导电性填充料相互接触的距离较远，则电阻下 降缓慢; 一旦距离接近，则电阻迅速下降。由于炭黑 等属于填充料，在制品中不会迁移，所以添加炭黑等 填料的制品对湿度等条件不敏感，也不会随着时间 而发生变化。但由于热胀冷缩的原因，添加炭黑等 填充料的制品对温度敏感，因此，通常是低温时表面 电阻值更低。

2 检验主要项目及方法

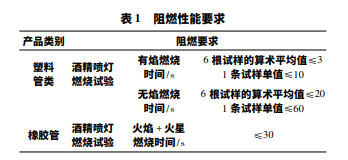

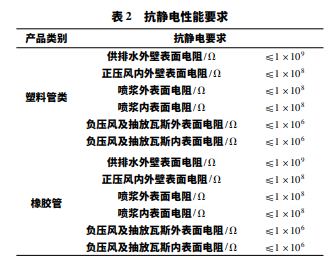

非金属管材所使用的高分子材料具有可燃性、 易积聚静电荷的特性，也给矿山安全生产带来隐患， 必须进行相应检验。阻燃、抗静电性能的检验主要是根据标准 MT / T 181—88《煤矿井下用塑料管安全性能检验规范》、 MT /T 191—89《煤矿井下用橡胶管安全性能检验规 范》中的要求，见表 1、表 2。

酒精喷灯燃烧试验原理: 将制作标准的试件放 在酒精喷灯上燃烧规定的时间，然后移开喷灯，记录 试件的火焰和火星燃烧时间。在记录期间要注意观 察试件的变化状态，测试时间以时间或其滴落物上 的所有火焰或者火星燃烧至完全熄灭为准。酒精喷灯燃烧试验装置: 配备的燃料装在容器 内，容器放置在一定的高度，燃料通过软管进入酒精 喷灯。酒精喷灯放置在试验箱（上海博迅BXZ-800综合药品稳定性试验箱）内，箱子需可封闭，这 样使试验状态能处于弱光的状态，同时方便观察试验状态。

3 应用实例

以安徽某企业生产的聚乙烯管材为例，进行检 测检验并加以分析。该管材型号为 PE-KM1． 0 /110 ( MPE100) ，公称外径 110 mm，标称压力 1． 0 MPa， 材料等级 100，通用管。根据上述的检测方法得到 检测结果，结果表明其安全性能均符合标准要求。

4 结语

本次探放老空水采取主动探放原则，根据亿欣 煤业的地质及水文地质资料，在亿欣煤业采掘工程 平面图上认真分析老空区具体位置，确定老空区的 积水范围和积水量，对探放水钻孔进行设计，正确疏 放了老空区积水。在实践工作中应用良好，对疏放 井田内的老空区积水具有指导意义。





免责声明：文章仅供学习和交流，如涉及作品版权问题需要我方删除，请联系我们，我们会在第一时间进行处理。
