电热鼓风干燥箱温度校准

1 概述

电热鼓风干燥箱又名烘箱，顾名思义是采用电加热的方式进行鼓风循环干燥试验。电热鼓风干燥箱专为干燥热敏性、易分解和易氧化物质而设计，能够向内部充入惰性气体，特别是一些成分复杂的物品也能进行快速干燥。

2 温度校准

2. 1 温度校准仪器

采用由铂电阻、热电偶传感器及二次仪表组成的温度测量系统，其测量结果的扩展不确定度( k = 2) 不大于被检温度允许偏差的 1 /3。铂电阻传感器应符合 IEC 60751 的等级 A，热电偶传感器应符合 GB / T 16839. 1 的规定。传感器在空气中的 50% 响应时间应在( 10 ～ 40) s 之间，温度测量系统的响应时间应小于 40s。

2. 2 温度的校准方法

电热鼓风干燥箱的校准有三种不同的方法，即在无负载条件下开展校准、在有负载条件下开展校准、在使用过程中的实时测量。本文采用无负载条件下校准的方法对电热鼓风干燥箱的温度性能进行评估。具体校准方法如下:按规定位置布放温度测量传感器，传感器不应受冷热源的直接辐射，将试验设备的温度控制器设定到所要求的标称温度上，使设备正常工作。自设备进入控温状态( 当设备控制器的温度示值达到设定值偏差带时起，可视为进入温状态) 后稳定 30min( 稳定时间最长不超过 2h) ，开始记录各测量点的温度和设备指示温度。

2. 3 测试点的数量选择与布置

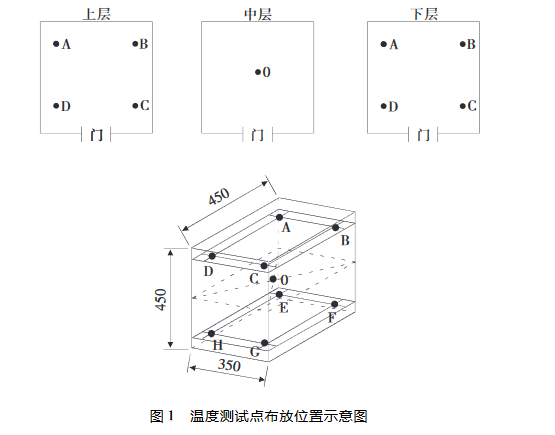

电热鼓风干燥箱的内腔尺寸为 350mm × 450mm ×450mm，容积约为 0. 07m 3 ＜ 2m 3 ，温度测试点选择 9 个，分为上、中、下三层布放，中层为通过工作室几何中心的平行于底面的校准工作面，具体布放位置如图 1 所示。

2. 4 温度测试

按图 1 所示布放温度传感器，将电热鼓风干燥箱的温度控制器设定到标称温度( 95°C ) ，使设备正常工作。稳定后开始读数，每 2min 记录所有测试点的温度一次，在 30min 内共测试 15 次，温度数据如表 1 所示。
