箱式电阻炉炉温均匀度不确定度评定

在众多工业企业里，箱式电阻炉作为关键生产设备承担着众多繁重的生产任务，尤其在保证产品质
量性能方面更是发挥着不可替代的作用，那么如何保障箱式电阻炉安全、可靠、准确的运行就显得尤为重要。

本文根据本单位测量标准建立数学模型，分析不确定度构成，并根据JJF 1376-2012进行测量不确定度评定。

1.1 测量的依据
JJF 1376-2012《箱式电阻炉校准规范》。
1.2 环境条件
环境温度：（15～35）°C；
相对湿度：不大于85%。
1.3 测量标准
传感器为多支1级K型工业热电偶，测量 设备为
1560型堆栈式测温仪，该测量设备在1200°C时的最大
允许误差为：±0.11°C。
K型工业热电偶I级：±0.4%t
1.4 测量对象
各 种 规 格 箱 式 电 阻 炉 ，测 量 范 围 为 ：
300°C~1200°C。
1.5 测量过程
用定点法直接测量，即将温度传感器按JFF1376-2012《箱式电阻炉校准规范》的要求，直接布入箱式电
阻炉的炉体内，测出炉体内各点的温度，然后将测量结果根据要求进行计算，求出该电阻炉的均匀度等。

.1 数学模型

表示炉温均匀度较大值；
表示炉温
均匀度较小值；
t p max为测温仪器在测温区规定的各测量
点上测得的最高值；
t p min为测温仪器在测温区规定的各
测量点上测得的最低值；
t p为中心（监控）点的实际温
度。
2.2 箱式电阻炉炉温均匀度的不确定度的构成
箱式电阻炉炉温均匀度量的不确定度的构成要素
包括四部分：
（1）计量人员在重复条件下进行重复测量引入的
标准不确定度，包括t pmax、t pmin、t p；
（2）用数字仪表进行测量引入的标准不确定度；
（3）数字温度计分辨率引入的标准不确定度（可略）；
（4）温度传感器校准时引入的标准不确定度。

A类不确定度的评定

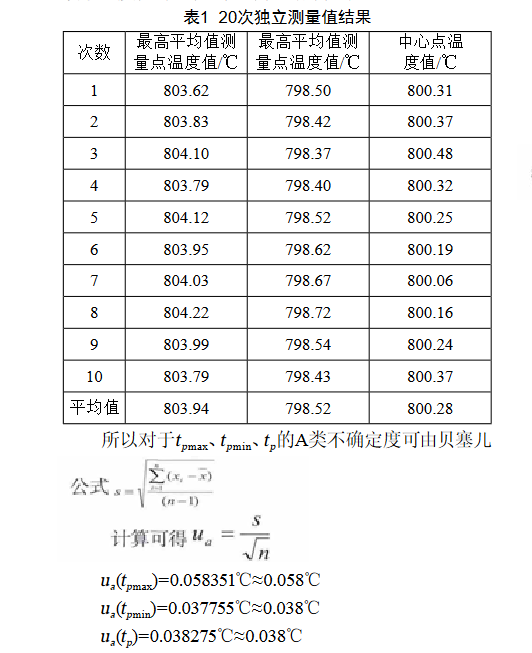

在箱式炉校准温度为800°C时，测温仪器在得到最
高平均值的测温点和最低平均值的测温点以及中心点读取温度值，共计20次，测量结果见表1。
