二氧化碳培养箱采集端和云平台

本设计选用基于 ESP8266 芯片的 低功耗 WiFi 芯片，广泛应用于物联网领域 独立运行，并负责无线网络接入和数据传输 占用空间。

在串口通信中，通信的双方必须采用相同的接口标准才能进行数据交互。本设计中，二氧化碳培养箱采用 RS232 接口标准，逻辑0 电平为+3V~+15V，逻辑 1 电平为-3V~-15V，主控模块采用 TTL 接口标准,逻辑 0电平为 0V，逻辑 1 电平为+3.3V，为防止直接相连损坏模块，采集端选用 MAX3232 芯片进行电平转换，保证串口正常通信。

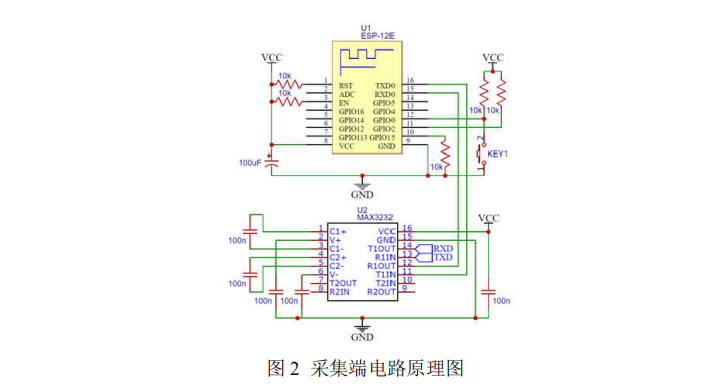

采集端电路原理图如图2 所示，ESP-12E 的 12 脚接按键 KEY1，MAX3232 芯片的 11 脚、12 脚分别与ESP-12E 的串行接口 16 脚、15 脚相连,MAX3232 芯片的 13 脚、14 脚分别与二氧化碳培养箱主板的 RS232接口 CN6 口的 TXD、RXD 相连，采集端电源地与CN6口的GND相连，CN6 口在二氧化碳培养箱主板上位置如图 3 红色方框所示。

本设计选用 OneNET 作为云端管理平台。OneNET 云平台是一款为物联网应用打造的开放平台，可以适配多种网络环境和传输协议，帮助开发者快速接入和管理各类硬件终端，并提供数据存储、分析和展示等功能，有效降低物联网应用开发和部署的成本[。
