脉动真空灭菌器排水排汽通道的设计

脉动真空灭菌器是适用于衣服、敷料、金属器械及玻璃制品等进行灭菌处理的设备，广泛地用于医院、制药厂。脉动真空灭菌器普遍用于医院供应室，利用高温高压为医院的器械消毒杀菌。蒸汽灭菌是利用高温高压灭菌原理，通过 3 次负脉冲抽真空排出冷空气，5 次正脉冲使灭菌物品均匀升温以及灭菌、干燥、气压平衡等程序，使得器械彻底灭菌。采用机械强制脉动真空的空气排除方式，经多次抽真空多次注入蒸汽，彻底消除灭菌室内的冷点，使空气排除量达到 99% 以上，完全排除温度 “死角” 和 “小装量效应”，保证可靠的灭菌效果。消毒整个过程需 45 min，用汽 0. 065 m3 ，用水 0. 75 m3 ，按厂家设计冷却水及蒸汽溢出直接排出室外。由于我院设备安装在 16 楼层无法直接排到室外，我们研制了一套装置即排水、排汽回收容器，也可称为灭菌器排水缓冲容器。按照厂家设计的排水要求，使用 6 年来一直运行良好，每次回收水量0. 80 m3 ，既为医院节约用水量又解决了高层排除水汽的题。

本设备厂家排水要求: ( 1) 选择比灭菌器配置的排水管口径大的排水管;

( 2) 将排水管单独引到地沟内排出室外，尽量不与室内排水管路相通，否则设备在工作过程中排除的汽体有一定的压力会影响到其他房间;

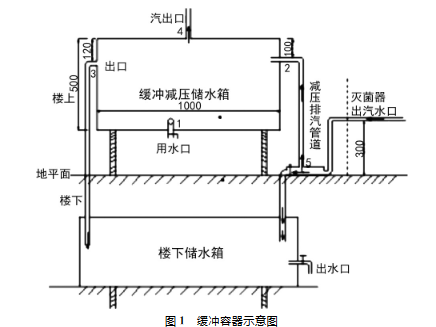

( 3) 排水管路应从灭菌器排水口处由高向低安装。目的是不能有背压，否则会因水汽排放不畅而影响灭菌或干燥效果，即水倒流锅内使消毒的器械不能完全干燥，造成消毒灭菌不彻底，影响消毒灭菌效果。1 缓冲容器的制作 ( 图 1)

( 1) 设备出水汽口距离地面 30 cm，利用直径 100 cm，高 300 cm 的不锈钢桶做缓冲容器，容器离地面 25 cm。在容器底边 ( 图中标 1 处) 一侧开孔焊接 2. 5 cm 水阀，用于取水。

( 2) 在容器距离上沿 10 cm 处开孔做进水汽入口 ( 图中标 2 处) 。

( 3) 在容器距离上沿 12 cm 处开孔做溢出口 ( 图中标 3 处) ，用于水量过大时自动排出，避免倒流进水口而进入机器内。

( 4) 在容器上面加盖，盖上焊接出汽口即缓冲容器出气口，高度 4 m ( 图中标 4 处
