上海博迅高压灭菌器无线温度压力记录仪的设计

高压灭菌器作为医疗卫生、食品药品等行业的重要灭菌设备，需要定期进行温度和压力校准。文中采用加高温冲击的电路系统，设计了一种投入式。

具备防水功能的无线温度压力记录仪，可根据需要任意放置在设备中完成校准任务。硬件电路采用恒流源激励的四线制铂电阻测温电路、具有温度补偿和偏移校正的压力测量电路，

结合高情度模数转换芯片A0S46完就温度和压力量。为了健高助温绩度，对，度数最采得最小二联称分段拟合;
为消除硅压阻式压力侍感器的零点和灵敏度漂移的影响，采用结合曲线拟合和三次样条插值的温度补俏算法，使压力传连器线性输出较好，该记录仪体积小巧、内宣大容量前育后留超电地，

可在1~15°C环境中长时间稳定工作。实验结果表明，记录仪温度测量误差小于0.05℃，压力测量误差小于0.14%FS。

高压灭菌器是基于热力灭菌原理，在密闭的空间内，随着温度、压力的升高，产生饱和蒸汽快速灭杀微生物的设备，广泛应用于医疗卫生、药品加工、食品生产等领域"23，为保证灭菌消毒的质量，必须定期对高压灭菌器进行温度和压力校准。传统的布线式温度校准系统需要通过引线将温度传感器置于容器内，这样会破坏容图的密封性，从而导致测温结果有较大偏差。针对压力参数的校准，多采用拆知式压力表，一般只检测压力表的示值误差，不能实时检测灭菌锅体内的实际压力状况
基于比，文中设计了一种针时搞压灭菌图的投入式的无线温度压力记录仪，该记录仪通过无线通讯方式传输数据，很好地解决了有线甚量系统破坏容器密封性的问题。采用耐高温冲击的电路系统，整体密封防水，可直接置于高压灭菌器内进行数据的测量和存储。实验表明，该记录仪可在0~150C环境中长期使用，且具有较高的测星精度，能很好地完成校准任务。
系统总体设计：

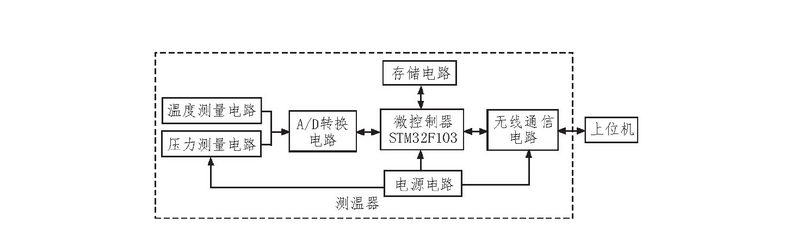

文中设计的无线温度压力记录仪由测温器和上位机两部分组成。测温器以微控制器STMS2F1O3为核心。主要由温度源星电路、压力厦量电路、AD转换电路、存储电路、电源电路和无线暹信电路组成，系统总体框图如图1所示。

测量时，温度传感器和压力传感器分别探测温度值和压力值，滤波放大后由AD转换电路转换成相应的数字量，再经过微控制器STM32处理计算后保存在存储电路中。

特测星结束后取出记录仪，通过益牙无线通信方式将测温器中存储的温度、压力和时间数据发送至上位机。可通过上位机发送指令设定记录仪的工作模式和数据采集速度。

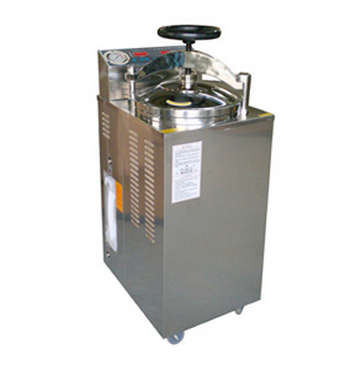

上海博迅YXQ-70A立式压力蒸汽灭菌器
