二氧化碳培养箱系统组成

利用物联网云平台技术搭建二氧化碳培养箱监测报警系统，实现对实验标本存储环境远程实 时监控及异常报警。

方法：通过与培养箱预留的串行数据输出口对接，采集箱体内温度、氧气浓度、二氧 化碳浓度、报错代码等参数并上传至云平台，利用 GSM 模块发送短信。

结果：该系统实现了对二氧化碳 培养箱各项参数的实时监控，并在参数异常时向用户推送报警短信。

结论：用户使用该系统可以及时发现 培养箱的异常情况并处理，大大降低设备故障、环境因素等造成标本失效的概率，避免损失，具有较高的 应用价值。

上海博迅二氧化碳培养箱是一种通过在箱体内模拟细胞、组织或细菌在生物体内生长所需的温度、二氧化碳浓 度等环境条件，实现细胞、组织或细菌体外培养的装置[1]，

在医院广泛应用于科研、检验、制药、辅助生 殖等领域。二氧化碳培养箱在运行过程中，可能出现二氧化碳浓度不准、温度控制失灵等故障[2]，

如果不 能及时排除将会影响标本保存，使实验数据产生偏差，造成重大损失。

系统组成

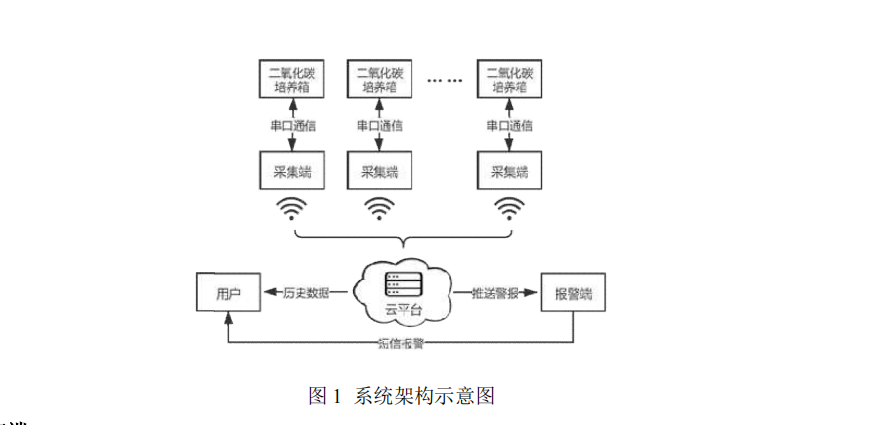

本系统主要由采集端、云平台和报警端三部分组成。其中，采集端通过串口与二氧化碳培养箱点对点 进行通信，并将采集到的温度、二氧化碳浓度、氧气浓度、报错代码等数据通过无线网络发送到云端物联 网平台；

云平台存储采集端发送的数据，并向用户提供可视化数据展示；当二氧化碳培养箱出现报警时， 采集端将接收到的报错信息通过云平台转发给报警端，并由报警端向用户发送报警短信。系统的总体架构 如图 1 所示。
