电热恒温水浴锅的校准

随着“中国质造”“中国精造”概念的普及和人 民对医药行业的关注度的增高，如何确保高精行业 和医药行业产品的质量，满足市场多元化需求，是企 业保证生存力的重点问题。温度参数对产品质量有 着至关重要的影响。

电热恒温水浴锅，一种电加热方式提供稳定的 水浴环境，由于其易操作性和易实现性广泛应用于 干燥、浓缩、蒸馏、浸渍化学试剂、药品和生物制品实 验，

也可用于水浴恒温加热和其它温度试验，是生 物、遗传、水产、环保、医药、卫生学科、生化实验室、 教育科研的必备工具。

 校准和验证所用设备 温度参数是电热恒温水浴锅最重要的参数，如v 何确保水浴锅内部工作区域能够满足使用者要求， 从确认程度上讲一般有校准和验证两种方法。目前 在国家范围内并没有统一的国家校准规范和验证方 法，

各企业和第三方检测机构一般借鉴 JJF 1101 － 2003《环境实验设备温度、湿度校准规范》［1］和 YY 91037 － 1999《电热恒温水浴锅》［2］制定校准和验证 方法。

以上海博迅公司生产的电热恒温水浴锅，其内部尺寸 W* D* H 为 ( 150* 300* 110) mm，其校准和验证温度根据某企 业需求设定为 37℃。 校准和验证过程使用的主要的标准器相同，

分别如下: 温湿度试验设备自动检定系统: MPE: ±0. 03%FS; 便携式温湿度露点仪: MPE: ± 0. 3℃ ; 电子秒表: MPE: ± 0. 10s/h。 其中，温湿度试验设备自动检定系统选用福建 省计量院的 Vtest － II 型号设备，

可用通道数 15，各 通道能够同时采集数据，用其对水浴锅校准和验证 过程布置检测点，感应各检测点的温度，采集温度数 据; 便携式温湿度露点仪以其易携带简操作的特点，

对环境温湿度进行测量; 电子秒表用于水浴锅校准 和验证过程中的计时。

校准和验证布点方法 目前，水浴锅的校准方法多参考 JJF 1101 － 2003《环境实验设备温度、湿度校准规范》，水浴锅内 部尺寸较小，多采用五点法，本文在实验时，同样也选 用了五点法，

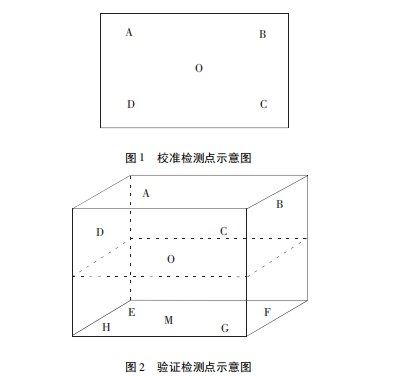

在水浴锅内部高度中间水平面四个角和 中心点分别布置一个传感器，其简易图如图1 所示。 设备性能的确认，在本文中称之为验证，在很多 医药企业及高精端制造业企业，

水浴锅的五点检测 法并不能保证水浴锅工作区域均匀度、波动度和误 差都满足使用要求，所以采用 JJF 1101 － 2003 中常用的空间九点法，但又要确保水浴锅自带传感器的 准确性，故在传感器位置布置一检测点，

其布点示意 图如图 2 所示。

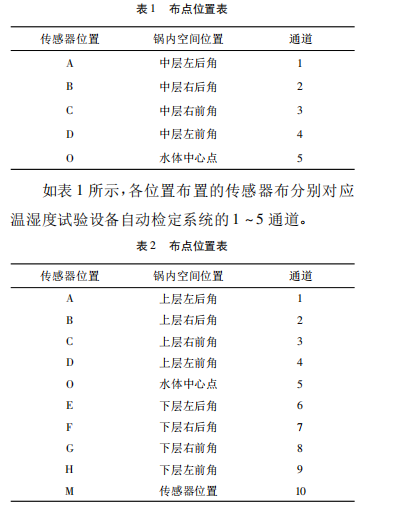

 校准和验证过程示意图各点对应位置和温湿度 度紫东检定系统通道如表 1 和表 2 所示。
